二体型ＡＶマルチコントローラー
型番：ＡＶ－ＭＳ１２０２ＳＥ　　価格：オープン価格

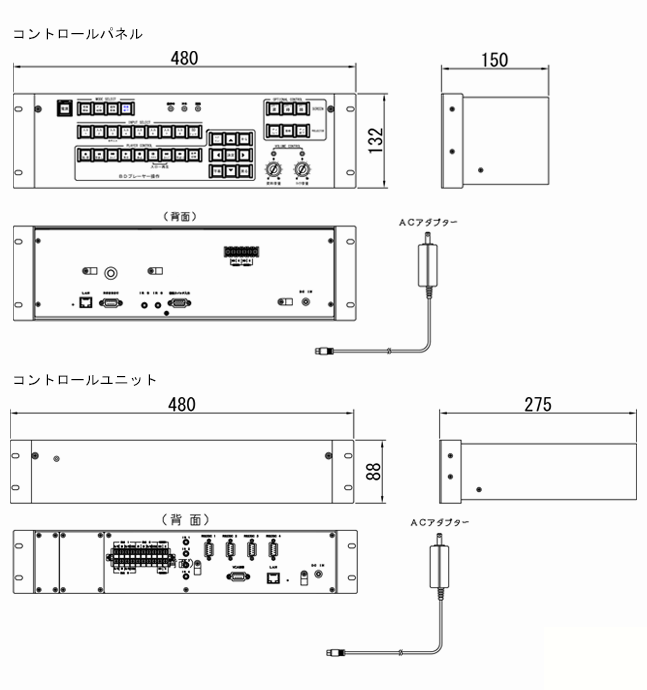

定　　　　格  コントロールパネル  電源  AC100V　50/60Hz　ACアダプタ使用  消費電力  2.5W  操作スイッチ   主電源スイッチ 波型スイッチ（フロントパネル内部に実装）  電源スイッチ 自照式（緑）ノンロックスイッチ（ガードカバー付き） ※50ステップ（注１）の制御を登録可能  MODE SELECT  スイッチ 自照式（赤）ノンロックスイッチ×３個 ※30ステップ（注１）の制御を登録可能  MODE SELECT  ＯＦＦ スイッチ 自照式（赤）ノンロックスイッチ×１個 ※30ステップ（注１）の制御を登録可能  ＩＮＰＵＴ SELECT  スイッチ 自照式（黄）ノンロックスイッチ×９個 ※30ステップ（注１）の制御を登録可能  PLAYER CONTROL  スイッチ ノンロックスイッチ×１８個 拡張スイッチパネル等を使用すると最大３０まで使用可能） ※1ステップ（注４）の制御を登録可能  OPTIONAL CONTROL  スイッチ ノンロックスイッチ×６個 OPTIONAL CONTROLスイッチを設定支援システムで上段、下段毎にPLAYER CONTROLスイッチとして割り当てることができます。上段はPLAYER CONTROLスイッチ25～27、下段は28～30に割り当てます。  音量調整  （注２）   VOLUME CONTROL 　ツマミ 2系統 ボリューム調整値を、パナソニック株式会社製のオーディオミキサーWR-X02のVCA機能を制御し、音量調整を行います。また、RS232Cコマンドで制御するスイッチャー（注３）の音量制御を割り当てることで音量調整することも可能です。  表示  動作中表示（緑）、NG（エラー）表示（赤）、遠隔表示（緑）、音量制御表示（赤）  制御端子   IR赤外線リモコン用  コネクター φ3.5mmステレオミニジャック×２系統 仕様：赤外線発行LEDによるリモコン制御  LAN用コネクター RJ45コネクター 仕様：10base-T  拡張スイッチ入力  コネクター D-Sub15ピン高密度コネクター（メス・インチタイプ） 仕様：コントロールスイッチ用、無電圧メイク信号入力　12系統  設定支援システム用  RS232Cコネクター D-Sub9ピンコネクター（オス、インチタイプ） 仕様：通信速度11520bps、データー長8bit、パリティ無し、フロー制御無し  外部機器制御用  接点端子台 M3ネジ端子　電源制御用×２系統 仕様：無電圧メイク信号出力　定格24V　500mA以下  材質・仕上げ  クロムフリー鋼板　t=1.2/1.6/2.3mm  標準色　クリーム色　日塗工：E22-90B半艶近似色（指定色対応可能　要別途打ち合わせ）  重量  約4Kg コントロールユニット   電源  AC100V　50/60Hz　ACアダプタ使用  消費電力  3.5W  操作スイッチ  主電源スイッチ 波型スイッチ（フロントパネル内部に実装）  表示  電源表示  制御端子   IR赤外線リモコン用  コネクター（注４） φ3.5mmステレオミニジャック×４系統 オプション品のIR赤外線リモコン増設ボードAV-MS1202-IRを追加することにより最大8系統となります。 仕様：赤外線発行LEDによるリモコン制御  LAN用コネクター RJ45コネクター 仕様：10base-T  VCA制御コネクター  （注２） D-Sub9ピンコネクター（メス、インチタイプ） 仕様：パナソニック株式会社製オーディオミキサーWR-X02専用 WR-X02が生産中止のため後継機種としてパナソニック株式会社製のデジタルオーディオミキサーWR-DX002をオプション品のＶＣＡインターフェースユニットAV-MS-VCA002を使用してVCA制御します。  設定支援システム用  RS232Cコネクター D-Sub9ピンコネクター（オス、インチタイプ） 仕様：通信速度11520bps、データー長8bit、パリティ無し、フロー制御無し  外部機器制御用  RS232Cコネクター  （注４） D-Sub9ピンコネクター（オス、インチタイプ）×４系統 オプション品のRS232C増設ボードAV-MS1202-232Cを追加することにより最大8系統となります。 仕様：通信速度4800/9600/19200/38400bpsから選択、データー長8bit、パリティ無し、フロー制御無し 注）本機からはコマンドの送信のみでリターンの受信はできません。  外部機器制御用  接点端子台 M3ネジ端子×電源制御用２系統、接点制御用３系統 仕様：無電圧メイク信号出力　定格24V　500mA以下  材質・仕上げ  クロムフリー鋼板　t=1.2/1.6/2.3mm  標準色　クリーム色　日塗工：E22-90B半艶近似色（指定色対応可能　要別途打ち合わせ）  重量  約4.4kg （注１） 1ステップは、一つの制御を意味します。本機は1個のスイッチに複数のステップを登録して順番に実行させます。例えば50ステップの場合は、最大50の制御を登録して順番に実行させます。  （注２） VCA制御できる機器はパナソニック株式会社製オーディオミキサーWR-X02です。WR-X02が生産中止のためパナソニック株式会社製デジタルオーディオミキサーWR-DX002をVCAインターフェースユニットAV-MS-VCA002を使用して制御します （注３） 音量調整に割当できるスイッチャーはイメージニクス株式会社製のマルチシグナル対応シームレススイッチャーSLシリーズ専用とされます。 （注４） RS232C制御およびIR赤外線リモコン制御は全ての機器の動作を保証するものではありません。事前に動作の確認をお願いします。 付属品 ACアダプタ（コントロールパネル・コントロールユニット各1個）　2個 ＩＲ赤外線リモコンケーブル（ケーブル長　約3m）　１本 設定支援システムおよびPC操作ソフト（CD-ROM）   外観図
